Synopsys REFLET 180S 臺式 3D（半球形）散射儀

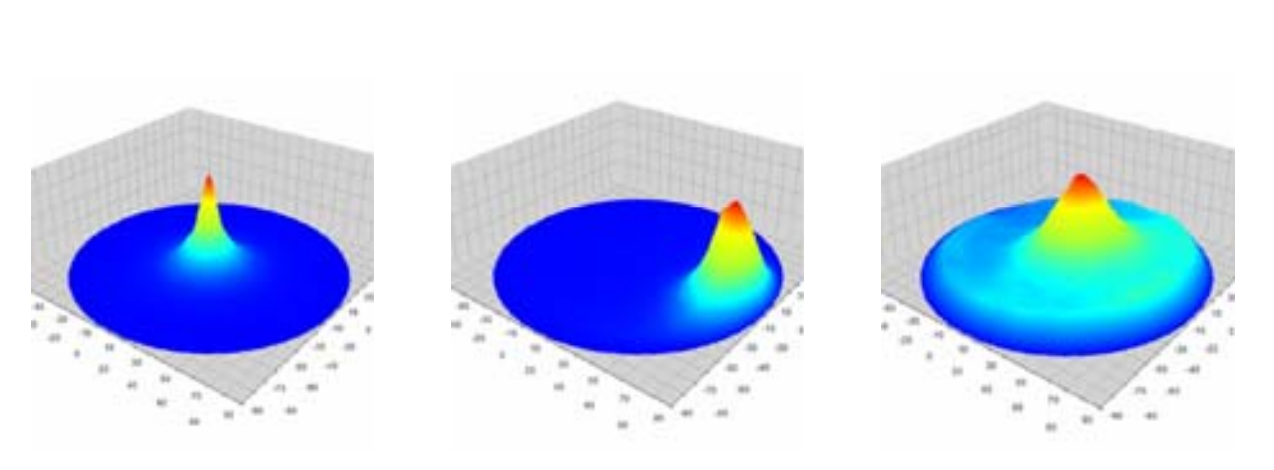

Synopsys REFLET 180S 是一款緊湊型自動化光學系統，用于各類材料和物體的散射特性表征。此外，該系統可測量雙向反射分布函數（BRDF）和雙向透射分布函數（BTDF），精準呈現任意表面在 3D 空間中對入射光的散射方式。

詢價

產品簡介

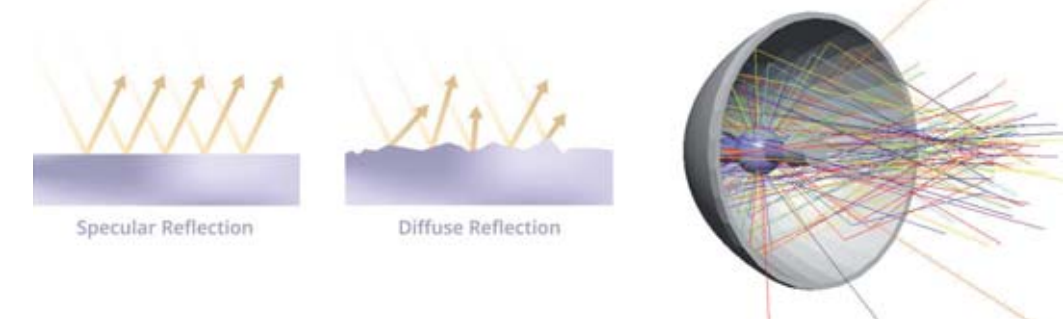

Synopsys REFLET 180S 是一款緊湊型自動化光學系統，用于各類材料和物體的散射特性表征。它能快速便捷地測量散射波瓣中的光能分布或光譜成分，進而表征被測區域的表面特性（如粗糙度、缺陷）以及涂層或涂料類型。此外，該系統可測量雙向反射分布函數（BRDF）和雙向透射分布函數（BTDF），精準呈現任意表面在 3D 空間中對入射光的散射方式。

系統整體交付于暗箱內

應用領域

照片級真實感渲染：精準測量光譜特性
光學傳感器：醫療、工業、質量控制、汽車領域
照明設計用反射材料表征
汽車前照燈設計用反射材料表征
化妝品特性：光譜特性與鏡面反射特性
生產過程中的粗糙度控制
半導體中灰塵 / 顆粒的質量控制

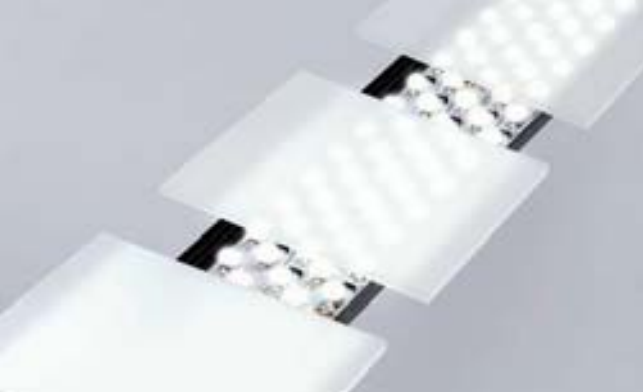

LCD 背光系統
透射玻璃的散射特性測量
航空航天應用：黑色涂料測量、鏡面雙向反射分布函數（BRDF）測量

不同材料的測量特性

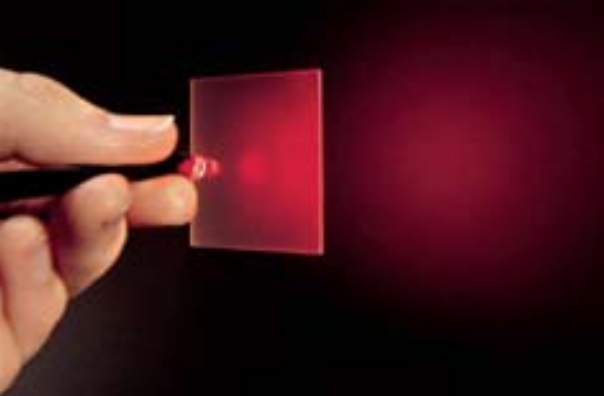

擴散器

可進行反射和透射雙向測量。了解光通過擴散器的反射與透射規律，對光學系統中材料的應用至關重要。

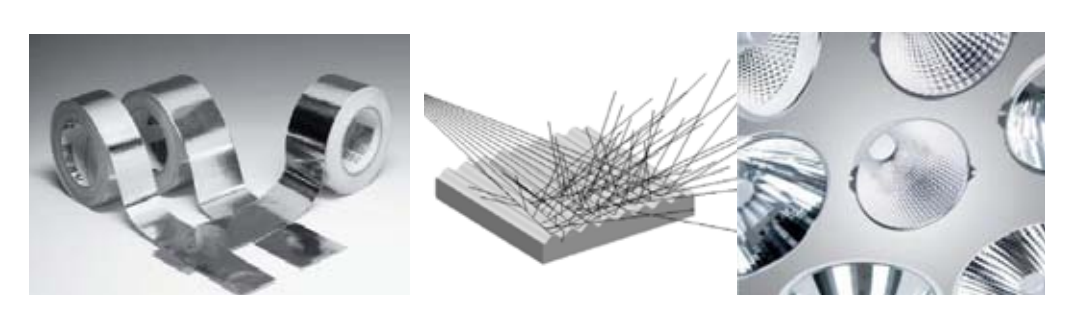

鋁材

反射材料的特性會因入射面不同而變得復雜。Synopsys REFLET 可在不同入射面下實現精準測量（例如：各向異性材料、偏振依賴性等場景）。

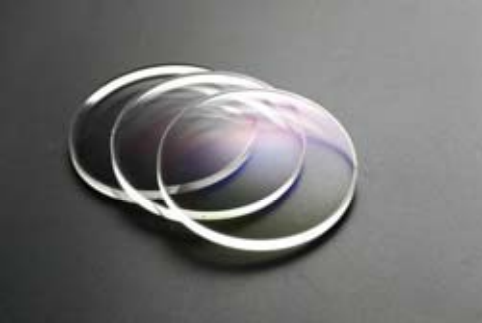

拋光光學元件

鏡面類表面（如反射鏡）、透明表面（如玻璃、透鏡、晶體）的散射系數極低，可達 10?? sr?1。若無高動態探測系統，這類表面難以測量。Synopsys REFLET 搭載高動態探測系統，可測量低至 10?? sr?1 的雙向反射分布函數（BRDF）。

化妝品

化妝品制造商需要對比不同化學配方以生產口紅或面霜。Synopsys REFLET 可在不同皮膚樣本、不同照明條件（不同光譜）下對這類產品進行特性表征。

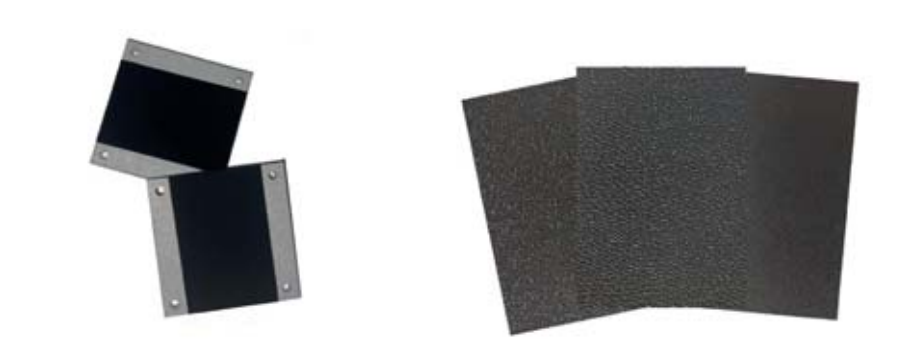

黑色材料

黑色材料及涂層主要應用于航空航天領域，若無高性能儀器也難以測量。這類材料需具備極低的雙向反射分布函數（BRDF），因其能吸收大量光線，反射率不足 1%。憑借高動態探測系統，Synopsys REFLET 可支持此類雙向散射分布函數（BSDF）水平的測量。

技術規格

類別	詳情
照明系統	燈箱：100W 鹵素?zé)粝?- 可選配置：6 位濾光輪（含紅 / 綠 / 藍濾光片）
	樣品表面光斑尺寸 - 散射配置：手動可調，范圍為 Φ1 毫米至 Φ13 毫米
	光束孔徑角 - 散射配置：手動可調，范圍為 ±0.15° 至 ±2.26°
測角儀（標準款）	角度范圍：0°-180° 自動化控制（反射與透射模式）
	角分辨率：可選（0.01°/0.1°/1°/10°）
	定位精度：0.01°
探測系統	積分通量探測器 - 可見光通道：400-1000 納米，動態范圍 10? - 紅外通道：900-1700 納米，動態范圍 10?（可選配置）
	光譜儀（可選配置） - 有效范圍：420-900 納米 - 光譜分辨率：可選（0.6 納米 / 1 納米 / 5 納米 / 10 納米）
光學系統	光學模塊 - 觀測區域尺寸：14 毫米 ×8 毫米
測角儀	角度范圍：θ 軸 - 90° 至 90° 自動化控制；φ 軸 - 90° 至 90° 自動化控制
	角分辨率：可選（0.01°/0.1°/1°/10°）
	定位精度：0.01°
偏振器 / 檢偏器組	快速插入式設計 - 0°-90° 手動旋轉調節
測量時間（可選配置）	“積分通量” 模式：45 秒 - “光譜儀” 模式：45 秒

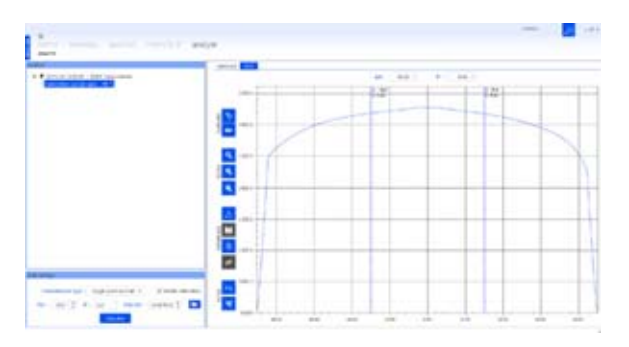

軟件	數據導出格式：文本文件（ASTM 標準）- 雙向散射分布函數（BSDF）格式（可導入商用軟件）

相關軟件

Synopsys REFLET 專用軟件

客戶案例

ADC、Alanod、Alcan、Almeco、 Automotive-Lighting、友達光電（AUO）、安賽樂米塔爾（Arcelor）、Bourget、球 Aerospace、巴可（BARCO）、香奈兒（Chanel）、杜邦（Dupont Entire）、依視路（Essilor）、Helbling、惠普（Hewlett Packard）、Loepfe、意法半導體（STMicroelectronics）、寶潔（Procter & Gamble）、PSA 集團、達姆施塔特大學、馬德里大學、大眾汽車（Volkswagen）等。
