多角度分光光譜儀
- 詢價
GS-1164 多角度分光光譜儀系統設計用于同時在四個觀測角度下測量顯示模塊的顏色和亮度，并配備有一個Flicker傳感器。采用前沿技術帶來高速且靈敏的系統，不易受濾光片匹配誤差影響遠遠優于傳統濾片式色度計。它能提供基于真實光譜的高測量精度，滿足高色飽和度、廣色域 OLED、微型 LED 和量子點顯示器的需求。
GS-1164 將四臺 GS-1160B 光譜儀集成到一個模塊中，測量過程中四通道全部同步運行。提供高精度測試的同時節省至少4倍的成本，同時相比其他光譜儀，還具備更快的測量速度。
特點
四角度同步同時測試亮度與色度
集成一個flicker閃爍傳感器: 100K samples/sec
可測試亮度, CCT, CIE x, y, u’, v’ 及光譜
對比度、白平衡與色域測定
自動暗度校正
USB 2.0與RS232接口，兼容 SCPI命令，并支持 SDK/API開發庫

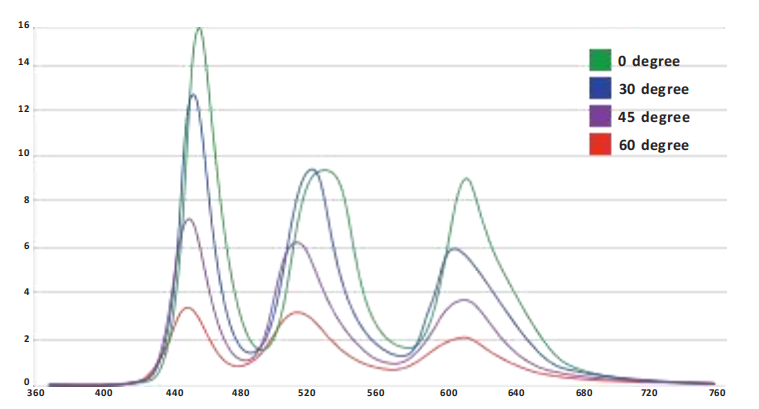

OLED顯示面板的四角度同步測量光譜
| 測試系統 | ||
|---|---|---|
| 傳感器 | CMOS線性圖像傳感器 | |
| 波長范圍 | 380nm - 780 nm | |
| 波長數據間隔 | 1 nm | |
| 角度數量 | 4通道角度，0°/30°/45°/60° | |
| 測試光斑尺寸 | 12 mm（距離65 mm，角度0°時） | |
| 波長重現性 | ±1 nm*? | |
| 光譜-單角度測量規格 | ||
| 亮度*1*2 | 測試范圍 | 0.005 - 5,000 cd/m2 |
| 測試精度 | ±1.5% 100 to 5,000 cd/m2 ±2% 0.2 to 100 cd/m2 ±4% 0.05 to 0.2 cd/m2 ±8% 從0.005 to 0.05 cd/m2 | |
| 重復性(2σ)*3 | ±0.2% 100 to 5,000 cd/m ±0.5% 0.2 to 100 cd/m2 ±0.8% 0.05 to 0.2 cd/m2 ±8% 從0.005 to 0.05 cd/m2 | |
| 顏色*1*2 | 測試范圍 | 0.01 ~ 5,000 cd/m2 |
| 測試精度 | ±0.002 in CIE1931 x, y for white 100 to 5,000 cd/m2 ±0.002 in CIE1931 x, y for white 0.2 to 100 cd/m2 ±0.003 in CIE1931 x, y for white 0.05 to 0.2 cd/m2 ±0.006 in CIE 1931 x,y for white from 0.001 to 0.05 cd/m2 | |
| 重復性(2σ)*3 | 0.0005 in CIE1931 x, y for white 100 to 5,000 cd/m2 0.001 in CIE1931 x, y for white 0.2 to 100 cd/m2 0.002 in CIE1931 x, y for white 0.05 to 0.2 cd/m2 ±0.006 in CIE 1931 x,y for white from 0.01 to 0.05 cd/m2 | |
| 雜散光 | -25 dB 最大*? | |
| 偏振誤差 | < 2% | |
| 積分時間范圍 | 100 μs 到5,000 ms (快速模式/常規模式) | |
| 測試速度*? | 1 to 2 samples/sec 針對Y at 0.5 cd/m2 15 to 30 samples/sec 針對Y at 10 cd/m2 20 to 30 samples/sec 針對Y at 50 cd/m2 20 to 30 samples/sec 針對Y at 100 cd/m2 | |
| 數字分辨率 | 16 bits | |
| Flicker規格 | ||
| 測試范圍 | 5到5,000 cd/m2 | |
| 采樣率 | 100k samples/sec（可調） | |
| 對比度 | 精度 | ±1% (30 Hz AC/DC 10% 正弦波) ±2% (60 Hz AC/DC 10% 正弦波) |
| 重復性 | 1% (20 to 65 Hz AC/DC 10% 正弦波) | |
| JEITA | 精度 | ±0.5 dB (80 Hz AC/DC 10% 正弦波) |
| 重復性 | ±0.3 dB (30 Hz AC/DC 10% 正弦波) | |
| 特點 | ||
| 抓取功能 | 單次/連續 | |
| 操作模式 | 1. USB 2.0: 高速器件，使用LightTouch uSpectrum庫。 2. RS-232: 適用于PC端和嵌入式場景，采用SCPI命令。 | |
| 積分模式 | 自動/手動 | |
| 暗校準功能 | 是(自動) | |
| 測試參數 (Flicker) | 最大/最小, 平均, RMS, 頻率, JEITA, VESA, 閃爍百分比（IES）與閃爍指數（IES） | |
| 尺寸重量 | ||
| 尺寸 | 247 × 194 × 64 mm (H x W x D) | |
| 重量 | 2.5 ± 0.2 kg | |
*1. 亮度和色彩測試基于 2856K、6500K 和 9300K 標準光源。
*2. 在常規模式下進行測量，環境溫度為 23±2°C，相對濕度不超過 50%。
*3. 重復性測試基于快門開啟的狀態。
*4. 輸入 550 nm 單色光，測量 550 nm±40 nm 范圍內的雜散光比。
*5.測試條件：同步模式設為 60Hz。采樣速度取決于被測樣品。若樣品采用 PWM（脈沖寬度調制），則所需時間會更長。
*6. 輸入光源必須為穩定光源。
