介紹

LucidShape是一款先進的三維系統，用于汽車照明與光學產品功能的計算機輔助設計，配備強大的交互式工具，支持設計、仿真、分析及文檔編制。

LucidShape的應用

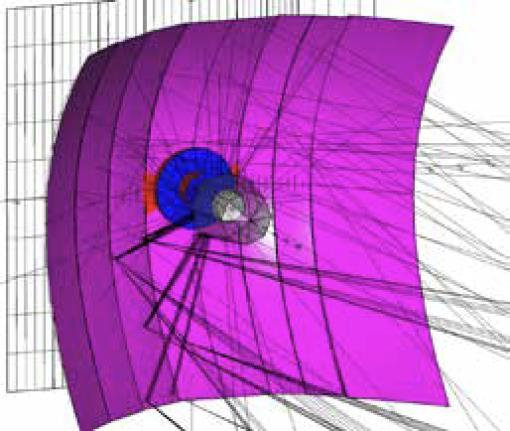

圖1.LucidShape中建模的前照燈和多面體反射器

LucidShape功能

? LucidStudio，一種用于執行所有設計任務并顯示與分析幾何形狀及模擬結果的交互式開發環境

? LucidShape FunGeo，一套用于計算自由曲面反射器和透鏡等功能幾何結構的算法集合

? LucidShell，一種使用類C語言的腳本解釋器

? 讓您自由定制并創建專屬應用程序

? LucidObject——一套豐富的照明組件工具箱，可簡化并加速?gòu)?fù)雜照明模擬的構建過程

? Visualize Module，用于汽車照明系統點亮與熄滅狀態的高速高精度可視化呈現

LucidShape憑借其強大的光源、表面、材料及傳感器模擬工具，可廣泛應用于各類設計場景。

LucidShape FunGeo是快速創建反射器或透鏡幾何體的終極工具。該軟件基于‘功能決定形式’的原理：用戶只需指定預期的照明參數（如擴散角度），程序便會自動生成所需幾何體。

快速光線追蹤算法可精準預測產品的預期功能。LucidShape是市場上專為反射器設計打造的最快光線追蹤軟件，不僅能處理動態場景（如駕駛場景和反射器運動），還可自定義界面以滿足設計、仿真、分析及文檔需求。該軟件完全契合個性化需求，其強大的數據導入導出功能支持多種格式的計算機輔助設計（CAD）與測光數據傳輸，全方位滿足您的需求。

LucidShape的設計流程包含幾何與光照數據的分析及記錄工具。

圖2.帶枕形光學透鏡的尾燈

光電器件與照明產品的數字化設置

為進行仿真與分析，您需先為汽車照明/光學產品建立數字場景。LucidShape支持在各類應用中構建此類光學場景。

幾何體可在LucidStudio中交互式定義，也可從CAD文件導入，并通過Shell腳本進行定義或計算。諸如光導管或棱鏡組等復雜幾何體，可能更適合通過Shell腳本進行定義。而環繞燈具的幾何體（如邊框、支撐結構和光罩）則更適合在CAD系統中設計，并導入LucidShape。

LucidShape支持多種幾何形狀、材質和介質類型，可對任何光學系統進行建模。

LucidShape FunGeo的表單功能

要實現理想的光學或照明效果，首先需要在燈具中設計合適的形狀。LucidShape FunGeo提供工具，可自由設計具有特定光效的形狀，例如反射器和透鏡。計算光學與照明功能是LucidShape FunGeo的核心功能之一。

模擬

模擬是通過一系列計算來預測光線在特定燈具中的行為。它能解答諸如“光強分布如何？”或“目標表面的光照分布怎樣？”等問題。目前有多種模擬工具可供選擇，主要區別在于計算時間和結果精度：

? 正向蒙特卡羅射線跟蹤

? 光譜射線跟蹤

? 多處理機射線跟蹤

? 精確的NURBS射線追蹤或快速的三角形交點

? 快速光映射

? 交互式射線追蹤

? 隨機射線

? 從后向射線追蹤獲得的發光圖像的光度再現

? 采集傳感器光信號（直接從光源獲取負載傳感器信號）

? 反向傳感器光（根據傳感器數據反向計算光源分布）

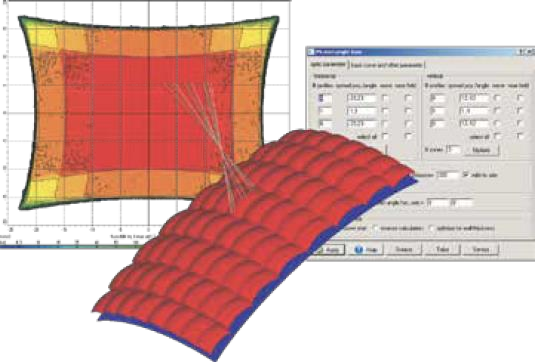

圖3.反射器和透鏡設計的程序化曲面

圖4.用虛擬亮度相機模擬燈光外觀

反射鏡和透鏡設計中的交互式光線路徑追蹤

通過可視化光線在場景中的傳播路徑，是研究反射體與透鏡行為的有效方法。

在LucidStudio中，用戶可交互式地“觸碰”場景中的形狀，觀察光線從光源出發至觸點的傳播路徑——光線或在場景中反彈，或在吸收體處停止，或無限延伸。

圖5.LucidShape中的照明設計及仿真結果和光度測試表

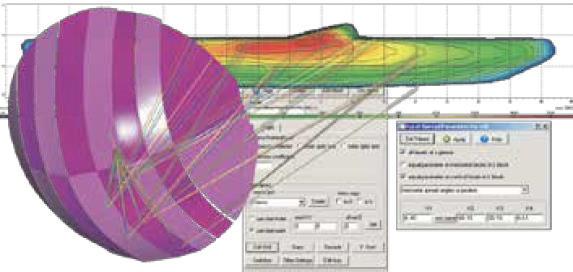

圖6.低光束反射器的交互式射線跟蹤

圖7.車輛前照燈基準與CIE TC4-45評估

圖8.LucidShape可視化模塊中創建的照明外觀圖像

光數據分析

進行分析時，可采用模擬過程中生成的光照數據，以及從真實燈具的測角儀測量中導入的數據。典型分析可能包括將模擬結果（計算機預測）與硬件最終生成的結果進行對比。

光數據分析包括：

? 適用于ECE、SAE及JIS法規的汽車照明測量表

? 光數據分析與操作：梯度、濾波、疊加、減除、縮放、鏡像等。

? 光數據顯示屬性，如對數/線性刻度和顏色模式

? CIE TC4-45前照燈基準

可視化模塊

LucidShape的可視化模塊能生成汽車照明系統在光照與非光照狀態下的高速高精度圖像。該模塊通過完整呈現系統幾何結構與光源間的交互關系，為設計師提供物理正確的診斷工具，用于評估照明系統在人眼中的視覺效果。
